LEM 2500-3000 – LEVIGATRICE A DOPPIO COLLO D’OCA

Particolare (1) 1

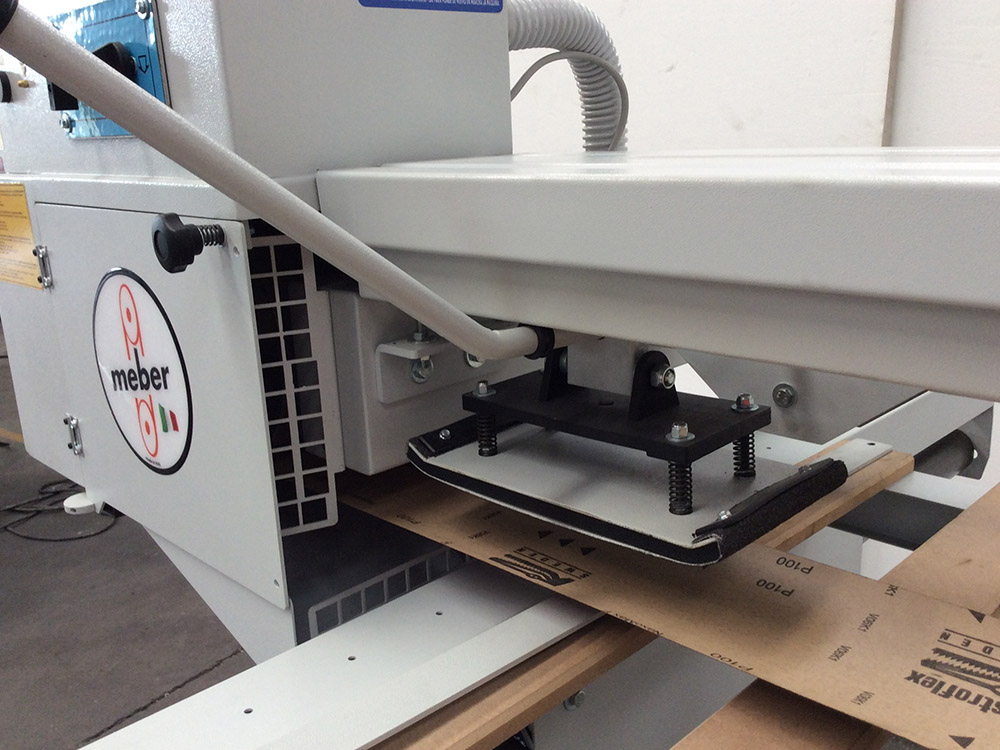

Il tampone è in alluminio pressofuso ed è supportato da 4 molle che permettono la massima aderenza sul pezzo da levigare o lucidare.La tela grafitata garantisce un buon scorrimento del tampone sul nastro.

2

Gli spazzolini assicurano la pulizia dei tubi di grosso diametro, conferendo una buona scorrevolezza al piano di lavoro.La struttura a doppio collo d'oca ed i grossi tubi di collegamento di 70 mm. conferiscono alla macchina una grande rigidità e stabilità.
Particolare (2)

Particolare (3) 3

 Il gruppo di sollevamento piano di lavoro elettrico, è guidato da 4 robuste guide in acciaio.Inoltre la salita e la discesa del piano sono regolate da due micro-interruttori di fine corsa.

4

A richiesta sono disponibili la puleggia da Ø 240 mm.

e il sacco d'aspirazione dal Ø 450.

Particolare (4)


DOWNLOAD DEPLIANT

Categoria:

Product Description

DATI TECNICI


MOD. LEM 2500 3000
Lunghezza utile piano 2.350 2.850
Larghezza del piano 800 800
Spostamento automatico verticale del piano 500 500
Corsa trasversale 800 800
Potenza motore aspirazione 0,75 HP
0,55 Kw
0,75 HP
Potenza motore principale 4 HP
3,3 Kw
4 HP
3,3 Kw
Potenza del motore di spostamento del piano 0,5 HP
0,33 Kw
0,5 HP
Potenza sonora db. 79,5
db. 80,6
db. 79,5
db. 80,6
Lunghezza massima del nastro Ø 190 6800
Ø 240 7000
Ø 190 7800
Ø 240 8000
Lunghezza minima del nastro Ø 190 6490
Ø 240 6690
Ø 190 7490
Ø 240 7690
Larghezza standard del nastro 150 mm 150 mm
Pulegge 190/240 190/240
Velocità periferica del nastro 28 m/sec (Ø 190) 36 m/sec (Ø 240)
Peso netto approssimativo 465 485
Emissioni polveri
DIN 33893 A 15.2
1,92 Mg/m3
1,33 Mg/m3
1,27 Mg/m3
1,92 Mg/m3
1,33 Mg/m3
1,27 Mg/m3

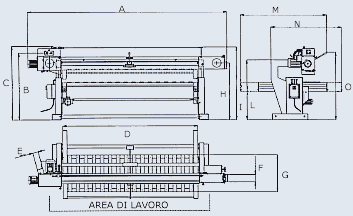

A 4350 (3850)
B 1469
C 1620
D 2940 (2440)
E Ø 120
F Ø 160
G 800
H 1244.5
I 1594
L 1309
M 1880
N 1680
O 1480
Disegno
